Düz Dikiş Çevre Kaynağı Alın Kaynağı Manyetik Parçacık Testi

200mm Ayarlanabilir Kutuplu Taşınabilir Çok Fonksiyonlu Manyetik Parçacık Kusur Dedektörü HCDX-II

Giriş:

HCDX-II kompozit manyetik toz kusur dedektörü, düşük gürültü, güçlü manyetik kuvvet, uzun hizmet ömrü ve basit kullanım özelliklerine sahip, alan ve laboratuvar kullanımı için uygun, silikon kontrollü temassız anahtar kullanır. Cihaz, birleşik konfigürasyonu benimser ve kullanıcılar ihtiyaçlarına göre probu serbestçe seçebilirler. Kullanıcı gereksinimlerine göre Tip A, D, E, O probu yapılandırılabilir. Özellikle, Tip E probu, dönen bir manyetik alan üretebilen, böylece çeşitli düz dikiş, çevresel kaynak, alın kaynağı, düzlem ve eğri yüzeylerin geometrik şekli üzerinde kapsamlı bir inceleme yapmak için kullanılan çapraz bir boyunduruk probudur.

Manyetik parçacık kusur dedektörü, her türlü ferromanyetik parçanın yüzey ve yüzeye yakın çatlak kusurları için tahribatsız bir test ekipmanıdır.

Manyetik parçacık kusur dedektörü, tespit edilen parçaların malzemesini tahrip etmeden ve tespit edilen parçaların performansını etkilemeden, gizli çatlak kusurları olan parçaları tespit edebilir. Parça imalat işletmelerinin ürün kalitesi kontrolü için önemli bir kalite test ekipmanıdır.

Manyetik parçacık kusur dedektörünün önemi

1, ferromanyetik hammaddelerin gizli kusurlarını bulabilir, parça işleme maliyetlerinin kaybını önlemek için;

2. Ferromanyetik parçaların gizli kusurları bulunabilir, güvenlik kazalarının meydana gelmesini önlemek için;

3, ferromanyetik parçaların işleme sürecindeki proses kusurları bulunabilir, işleme teknolojisini geliştirmek için;

4. Ferromanyetik parçaların gerilim konsantrasyon bölgesindeki yorulma çatlakları bulunabilir, tasarım sürecini iyileştirmek için.

Uygulama:

Esas olarak ferromanyetik iş parçalarının yüzey ve yüzeye yakın çatlaklarını tespit etmek için kullanılır.

Kazan basınçlı kapları, çelik yapı, dövme parçalar, döküm parçalar, kaynaklı parçalar, işlenmiş parçalar vb.

HCDX-II modeli için standart probların tanıtımı:

Tip D probu (elektromanyetik boyunduruk probu): hareketli bağlantılarla donatılmış, yüzey iş parçasını mıknatıslayabilir ve tespit edebilir.

Tip A probu (at nalı probu): her türlü pahlı kaynak, büyük iş parçası iç ve dış köşelerinin yerel mıknatıslanma incelemesi için uygundur, çalışma ışıkları ile donatılmıştır.

Tip O probu (halka tipi bobin): iş parçasının çevresel çatlak tespiti için uygundur ve iş parçasının yorulmasından kaynaklanan çatlaklara karşı çok hassastır. Ayrıca, iş parçasını uzaktan yöntemle demagnetize edebilir.

Tip E probu (dönen manyetik alan probu): her türlü düz kaynak, çevresel kaynak, alın kaynağı ve büyük geometrik şekillere sahip düzlem ve eğri yüzeyler için çok yönlü bir kusur tespiti gerçekleştirin. Prob, çalışmayı kolaylaştıran ve hızı artıran silindirlerle donatılmıştır. Prob, kolay gözlem için çalışma ışıkları ile donatılmıştır.

Teknik parametreler:

Güç kaynağı: AC 220V ± %10 50HZ 5A

Çıkış: AC 38V 10A

Tip A.D.E.O probları isteğe bağlıdır ve mevcuttur

İnceleme hızı: ≥6 m/dak

Prob sıcaklık artışı: ≤60℃

Çalışma ritmi: uzun süreli sürekli çalışma için önerilir: mıknatıslama süresi ≤3 saniye, boşluk süresi ≥5 saniye

Ağırlık: yaklaşık 6,5 Kg (ana ünite)

Tüm isteğe bağlı prob parametreleri:

Standart teslimat:

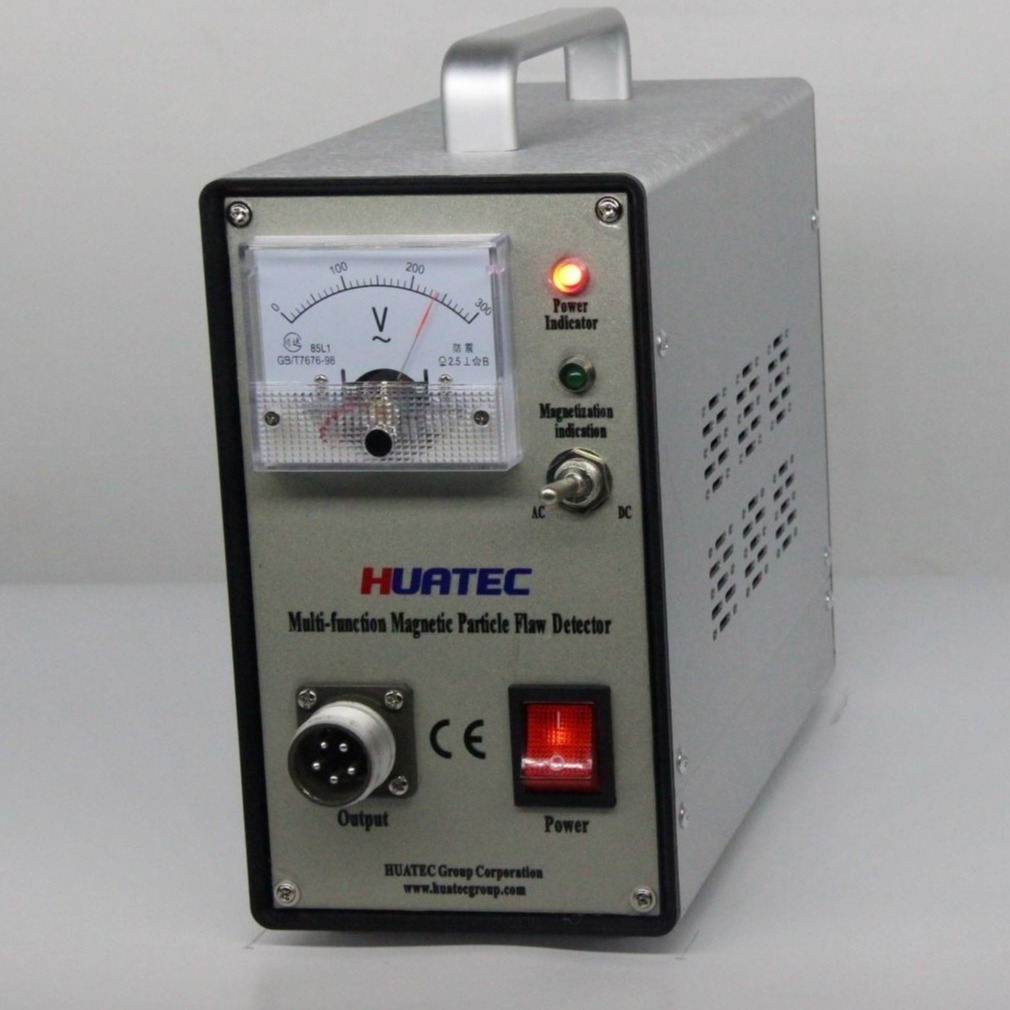

Ana bilgisayar HCDX-II 1

Tip D boyunduruk probu 1

Tip A probu 1

Tip E probu 1

Tip O probu 1

Güç hattı 1

Prob hattı 1

Standart numune 1

Kullanım kılavuzu 1

Sertifika 1

İsteğe bağlı aksesuarlar:

Tip A probu

O probu

E probu

D probu

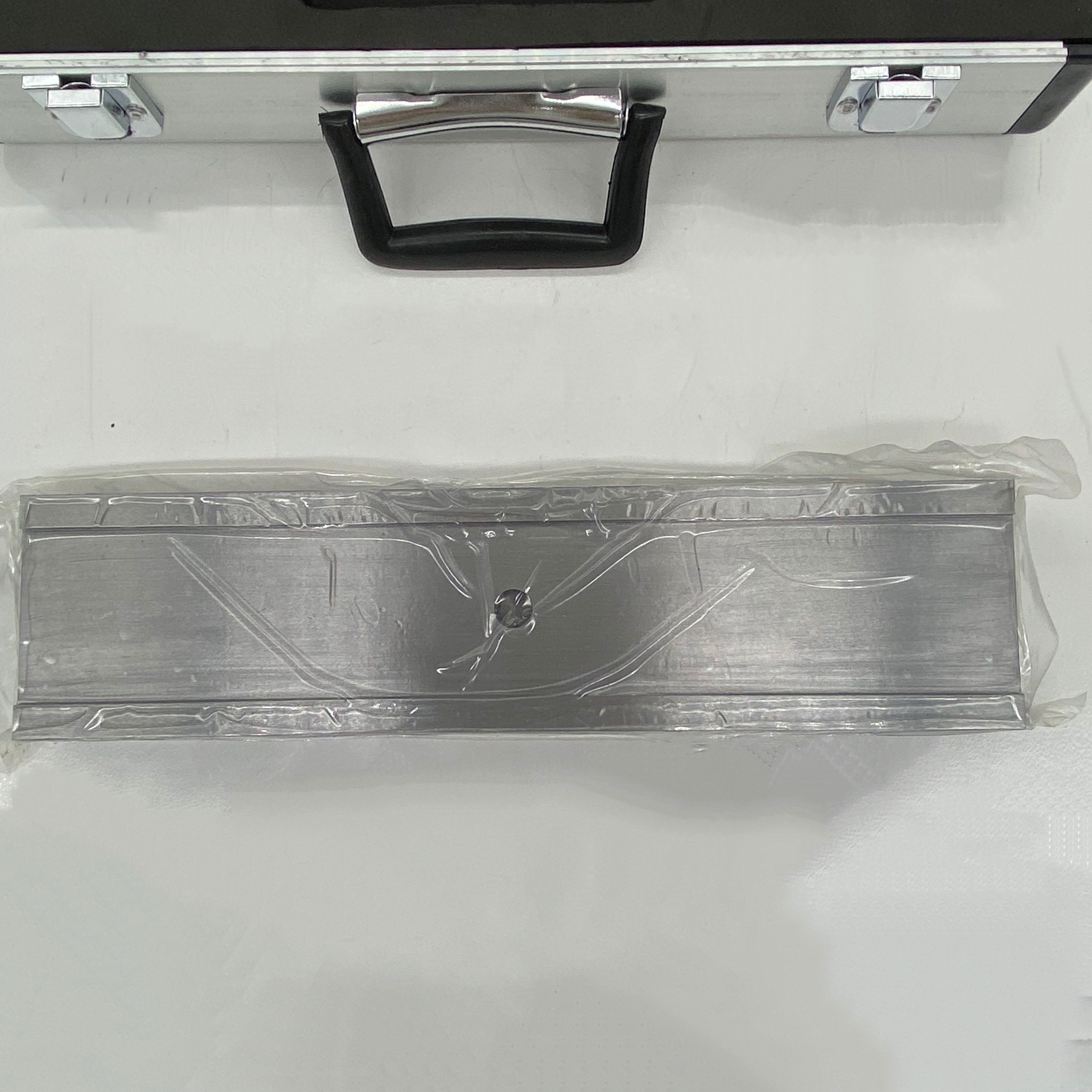

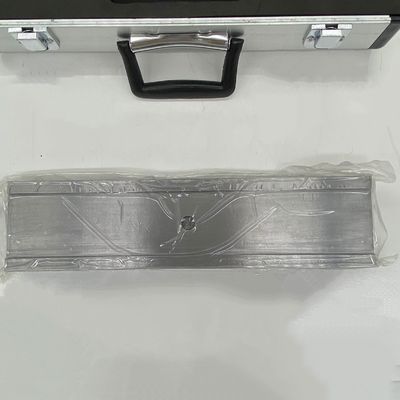

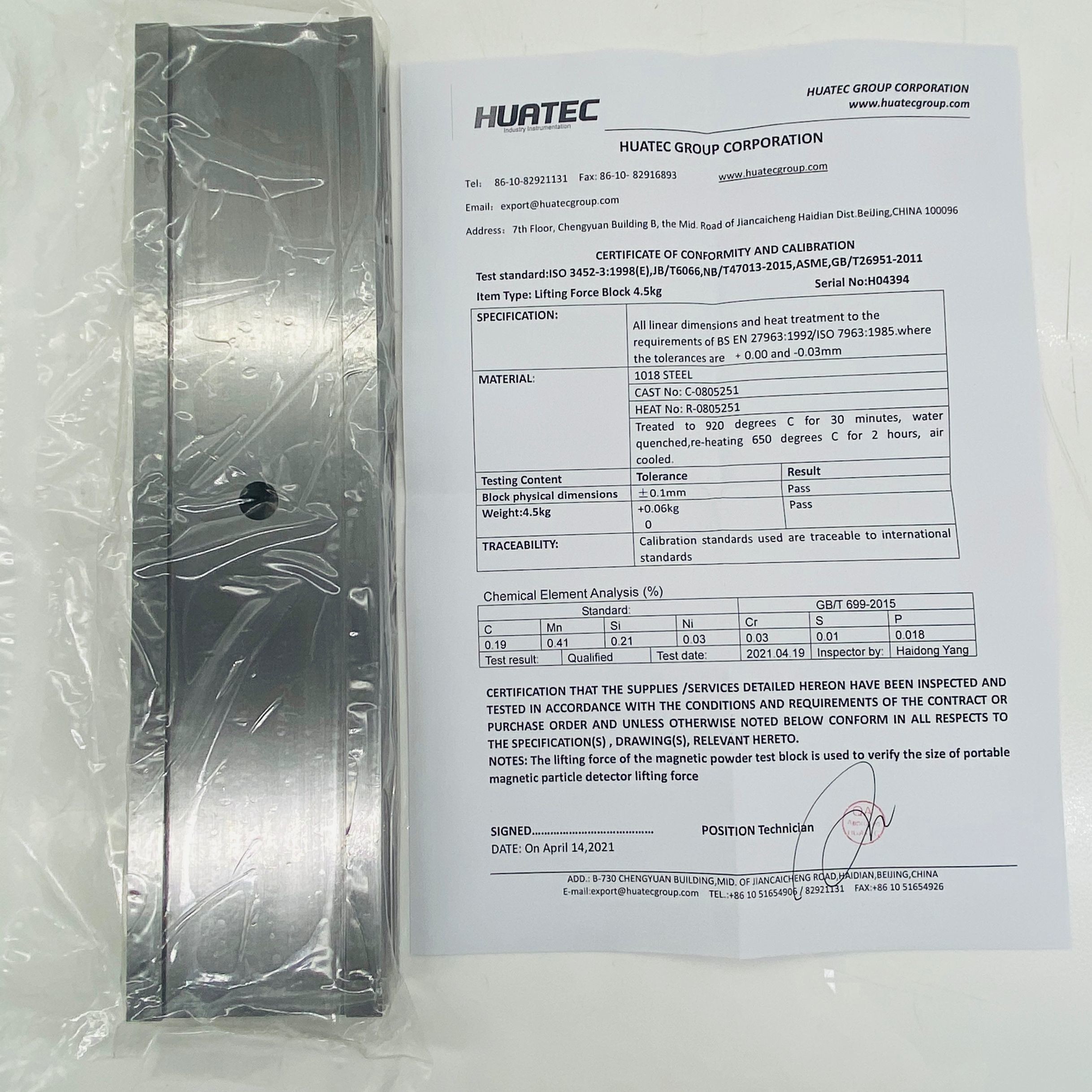

Ölü ağırlık

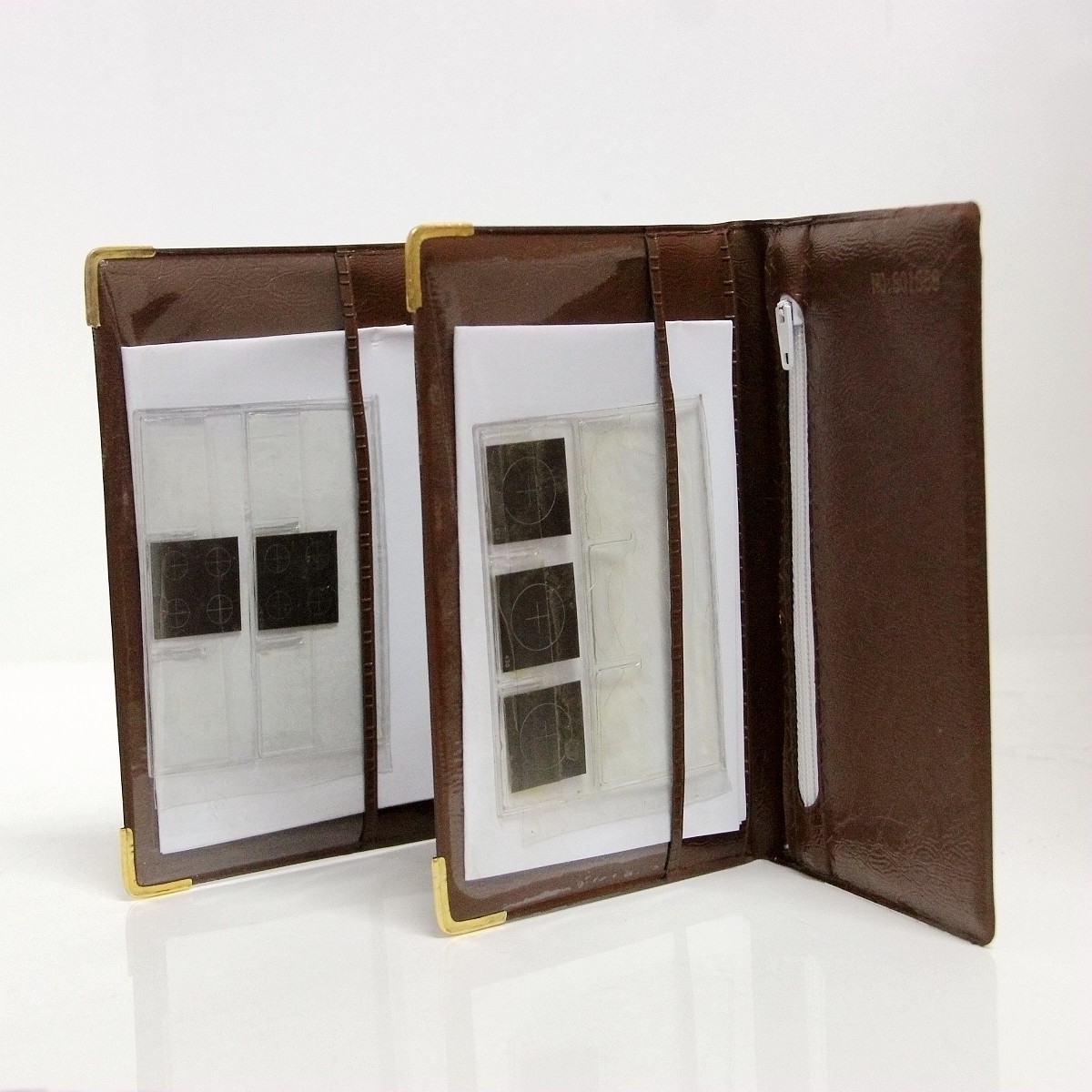

Test numunesi

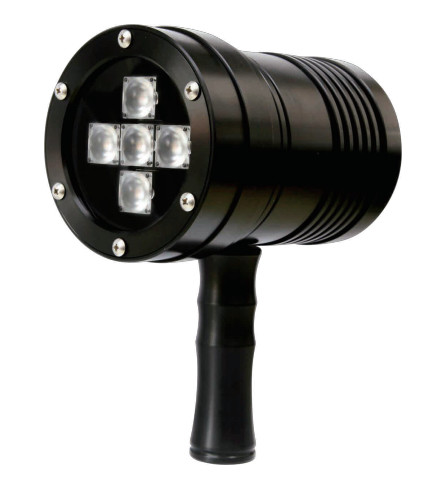

UV ışığı
